1 范圍

      MT 818的本部分規定了煤礦用額定電壓0.66/1.14kV、1.9/3.3kV采煤機金屬屏蔽軟電纜（以下簡稱電纜）的產品分類與命名、技術要求、試驗方法和驗收規則。

      本部分適用于額定電壓0.66/1.14 kV和1.9/3.3kV采煤機及類似設備用銅芯橡皮護套金屬屏蔽軟電纜。

2 規范性引用文件

      下列文件中的條款通過MT 818的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

     GB/T 7594.7-1987 電線電纜橡皮絕緣和橡皮護套 第7部分 65℃重型不延燃橡皮護套(neq IEC 245)

      GB/T 7594.8-1987 電線電纜橡皮絕緣和橡皮護套 第8部分：90℃橡皮絕緣(neq IEC 245)

      MT 818.1-2009 煤礦用電纜 第1部分：移動類軟電纜一般規定

3 產品分類與命名

3.1型式

3.1.1 電纜型號見表1。

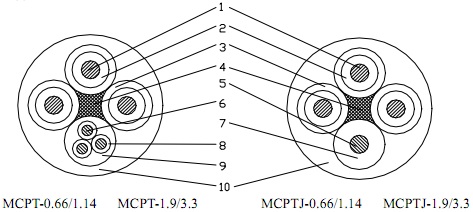

3.1.2 電纜結構見圖1。

表1 電纜型號

1——?jiǎng)恿€芯導體； 2——?jiǎng)恿€芯絕緣； 3——金屬/纖維編織屏蔽； 4——地線芯導體； 5——輔助線芯導體；

6——控制線芯導體； 7——輔助線芯絕緣； 8——控制線芯絕緣； 9——控制線芯包覆層；10——外護套 。

圖 1

3.2 規格

      電纜規格應符合表2、表3、表4、表5規定，其中地線芯導體標稱截面不小于表2、表3、表4和表5規定的規格。

表2 額定電壓0.66/1.14kV電纜尺寸參數

表3 額定電壓0.66/1.14kV電纜尺寸參數

表4 額定電壓1.9/3.3kV電纜尺寸參數

表5 額定電壓1.9/3.3kV電纜尺寸參數

4 技術要求

4.1 導體

      導體應符合MT 818.1-2009中5.1的規定，導體單線應鍍錫。動力線芯的導體表面應包覆隔離層。20℃時地線芯導體與屏蔽層并聯直流電阻應符合表2、表3、表4和表5的規定。

      注：硫化后隔離層變色或脆裂不作考核。

4.2 絕緣

4.2.1 動力線芯和輔助線芯絕緣應符合GB/T 7594.8-1987中XJ—30A型的規定,但抗張強度應不小于6.5MPa。

4.2.2 控制線芯絕緣抗張強度應不小于6.5MPa。

4.2.3 絕緣線芯浸入室溫水12 h后，應經受5 min的工頻電壓試驗，試驗電壓按MT 818.1-200x中表5規定。

4.2.4 絕緣線芯應經受絕緣吸水試驗，(1～14)d電容增率不大于10%，(7～14)d的電容增率不大于3% 。

4.2.5 動力線芯絕緣厚度應符合MT 818.1-200x中5.2.2及本部分表2、表3、表4和表5的規定。控制線芯絕緣采用聚全氟乙丙烯或類似材料的絕緣標稱厚度不小于0.4mm,其它材料的絕緣標稱厚度不小于0.7mm。

4.2.6 絕緣屏蔽應為帶包層+金屬/纖維編織層的組合結構，編織結構應符合MT 818.1-200x中5.3.4的規定，編織銅線應符合MT 818.1-200x中表7的規定

4.2.7 電纜20℃時的絕緣電阻應符合表6的規定。
