GB/T 28637-2012 電動采光排煙天窗
- 發表時間：2022-11-16
- 來源：共立消防
- 人氣：
1 范圍
本標準規定了電動采光排煙天窗的術語和定義、分類、代號和規格、材料、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于工業與民用建筑自然采光、排煙、通風天窗。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 191 包裝儲運圖示標志
GB/T 2423.1 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫
GB/T 2423.2 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
GB/T 2423.4 電工電子產品環境試驗規程 試驗Db：交變濕熱（12h＋12h循環）
GB/T 6343 泡沫塑料和橡膠表觀密度的測定
GB/T 6388 運輸包裝收發貨標志
GB/T 7106 建筑外門窗抗風壓及氣密、水密、抗風壓性能分級及檢測方法
GB/T 8484 建筑外門窗保溫性能分級及檢測方法
GB 8624 建筑材料及制品燃燒性分級
GB 9962 夾層玻璃
GB/T 11976 建筑外窗采光性能分級及檢測方法
GB/T 12754 彩色涂層鋼板及鋼帶
GB/T 14206 玻璃纖維增強聚酯波紋板
GB 50189 公共建筑節能設計標準
JG/T 116 聚碳酸酯（PC）中空板
JG/T 187 建筑門窗用密封膠條
JG/T 212 建筑門窗五金件 通用要求
3 術語和定義
下列術語和定義適用于本文件。
3.1
電動采光排煙天窗 electric day lighting exclude smoke skylight
用于建筑屋頂上自然采光、排煙、通風的電動排煙天窗。（以下簡稱“排煙天窗”）
3.2
天窗機械傳動系統 mechanical transmit system for smoke excluding skylight
用于啟閉天窗窗扇的機構。（以下簡稱“傳動系統”）
4 分類、代號和規格
4.1 分類、代號
4.1.1 構造分類、代號
按構造共分為五類：
a）三角型天窗的代號為I，見附錄A圖A.1；
b）平天窗的代號為II，見附錄A圖A.2；
c）圓拱型天窗的代號為III，見附錄A圖A.3；
d）避風型天窗的代號為IN，見附錄A圖A.4；
e）側開型天窗的代號為V，見附錄A圖A.5。
4.1.2 控制方式分類、代號
按控制方式共分為三類：
a）通用控制型的代號為T；
b）自動控制型的代號為Z；
c）智能網絡控制型的代號為ZW。
4.2 標記、示例
4.2.1 標記

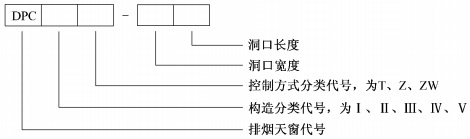

排煙天窗標記由排煙天窗代號、構造分類代號、控制方式分類代號、洞口寬度、洞口長度組成，其標記方法如下：
4.2.2 示例
示例：通用控制三角型電動采光排煙天窗，洞口寬度為1000mm（標記為10），洞口長度為1500mm（標記為15），標記示例為TPCIT-1015。
4.3 型號規格
參見附錄A。
5 材料
5.1 天窗主要材料燃燒性能應符合GB 8624中B級的規定。
5.2 窗體材料宜采用建筑彩色涂層鋼板，應符合GB/T 12754的規定。
5.3 窗體保溫材料宜采用硬質聚氨酯組合料，應符合GB/T 6343的規定。
5.4 窗用采光材料應符合GB/T 14206、GB 9962和JG/T 116的規定。
5.5 窗用密封膠條應符合JG/T 187的規定
5.6 窗用五金附件應符合JG/T 212的規定。
6 要求
6.1 結構
6.1.1 窗框及窗扇
6.1.1.1 窗框架型材及窗扇應采用隔熱的斷橋結構。
6.1.1.2 窗框與聚碳酸酯中空板接觸處應采用膠條密封。
6.1.1.3 窗框應具有排水構造。
6.1.2 傳動系統
6.1.2.1 傳動系統各鉸接點應有潤滑功能，轉動靈活。
6.1.2.2 傳動系統應按防煙分區獨立設置。
6.2 尺寸偏差
尺寸偏差應符合表1的規定。
表1 尺寸偏差 單位為毫米
項目 | 尺寸范圍 | 偏差值 |
窗框寬度（W） | ≤3 000 | ±4 |
3 000<W≤6000 | ±8 | |
窗框長度（L） | ≤3 000 | ±4 |
3 000<L≤6 000 | ±8 | |
窗框對角線尺寸 | <6000 | ≤8 |
>6000 | ≤12 | |
窗扇寬度 | ≤1200 | -3 |
窗扇長度 | ≤3 000 | -5 |
窗扇對角線尺寸 | <3000 | ≤5 |
>3000 | ≤8 |
6.3 外觀質量
6.3.1 天窗表面不應有污漬。
6.3.2 窗體構件著色表面顏色不應有明顯色差。
6.3.3 窗體表面不應有明顯損傷和影響性能的質量缺陷。
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
-
