1 范圍

      本標準規定了特定種類汽車內飾材料垂直燃燒特性的技術要求和試驗方法。

      本標準適用于運載超過22名乘客的M₃類汽車內飾用窗簾、遮陽簾和/或其他內部懸掛材料，不適用于有站立乘客的城市客車。

2 術語和定義

      下列術語和定義適用于本文件。

2.1

      燃燒速度 burning rate

      燃燒距離與所用時間的比值，單位為毫米每分（mm/min）。

2.2

      內飾材料 interior material

      窗簾、遮陽簾和/或其他內部懸掛材料。

3 技術要求

      垂直燃燒速度應不大于100mm/min。

4 試驗方法

4.1 原理

      將試樣垂直固定到矩形框架上，在燃燒箱中用規定火焰引燃試樣，測定試樣燃燒距離和所用時間。

4.2 試驗裝置及器具

4.2.1 試樣固定架

      試樣固定架應是一個矩形框架，結構如圖1所示。框架高560mm，由兩根間距為150mm的平行桿連接組成，桿上有固定試樣的固定針。固定針直徑應不大于2mm，長度至少27mm。將試樣固定架安裝在通風櫥內相應支架上，保證固定架在試驗期間始終處于垂直狀態。

      為將試樣固定在固定針上，并離框架有一段距離，需在固定針附近安裝直徑為2mm，高度至少為20mm的定位柱。

4.2.2 壓板

      使用U形壓板保證試樣在試樣固定架上的垂直平整性。U形壓板應平整且具有剛性，用適當材料制成、尺寸相當于試樣固定架尺寸，厚度為1.0mm±0.1mm。在壓板的左右兩側鉆出直徑大約為4mm的12個圓孔，圓孔位置應保證其圓心間距等于試樣固定架上固定針之間的距離（見圖1）。

4.2.3 燃?xì)鉄?/p>

      燃?xì)鉄籼峁┰囼?yàn)火源，其描述和結構需遵照附錄A的規定。

4.2.4 燃?xì)?/p>

      燃?xì)鉄羰褂玫娜細鉃楣I(yè)用丙烷氣體、丁烷氣體或液化石油氣。

4.2.5 標記線

      白色絲光棉線，線密度最大為50tex。

單位為毫米

      說明：

      1-第三標記線；

      2-第二標記線；

      3-第一標記線：

      4-固定針：

      5-定位柱：

      6-試樣；

      7-壓板；

      8-燃?xì)鉄簟?/p>

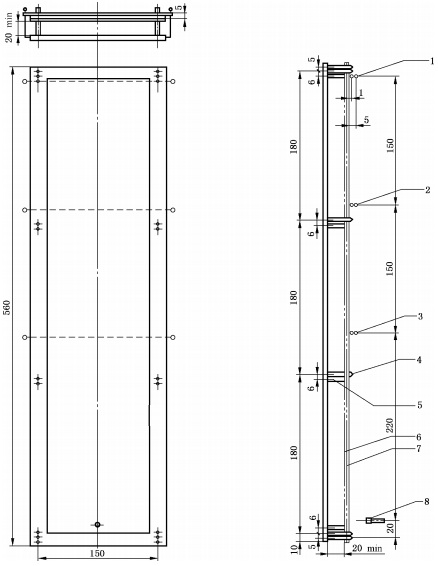

圖1 試樣固定架

4.2.6 秒表

      測量時間用秒表精度不低于0.5s。

4.2.7 鋼板尺

      鋼板尺量程600mm以上，精度為1mm。

4.2.8 通風櫥

      試樣固定架應放在通風櫥中，通風櫥內部容積為試樣固定架體積的20倍～110倍，且通風櫥的長、寬、高的任一尺寸不得超過另外兩個尺寸中任一尺寸的2倍。

      試驗前，在距離試樣固定架最終確定位置前后各100mm處測量空氣流過通風櫥的垂直速度，該速度應在0.10m/s～0.30m/s之間。通風櫥可使用自然通風或適當風速通風。

4.3 試樣

4.3.1 尺寸

      試樣尺寸為長560mm±2mm，寬170mm±2mm，厚度為零件厚度。

4.3.2 取樣

      在經向和緯向分別裁取3塊（或更多）試樣進行燃燒試驗。取樣方法如下：

      a）若零件的形狀和尺寸符合取樣要求，試樣應從零件上裁取。

      b）若零件的形狀和尺寸不符合取樣要求，可用同材料同工藝制成、結構與零件一致的標準試樣進行試驗。

      c）當材料按整個幅寬供貨時，需將距邊緣100mm的材料裁掉，然后在其余部分等距、均勻取樣。

4.3.3 預處理

      試樣在溫度為23℃±2℃、相對濕度為50％±5％的標準狀態下放置至少24h，直到開始試驗。

4.4 試驗步驟

4.4.1 在溫度為10℃～30℃、相對濕度為15％～80％的環境條件下進行試驗。

4.4.2 燃?xì)鉄粼谠嚇忧跋路剑挥谕ㄟ^試樣的垂直中心線與試樣表面呈垂直狀態的平面內，燃?xì)鉄糁行妮S向上傾斜，與試樣所在平面成30°角，燃?xì)鉄繇敳亢驮嚇酉逻吘壍木嚯x為20mm，示意圖如圖2所示。燃?xì)鉄舸怪狈胖脮r(shí)點燃燃?xì)鉄簦{(diào)節火焰高度至40mm±2mm，該距離是燃?xì)鉄魢娮炜谂c火焰頂端距離。在開始第一次試驗前，火焰應在此狀態下穩定燃燒至少2min，然后熄滅。
