1 范圍

      GB/T 23913的本部分規定了復合巖棉板耐火艙室中襯板、隔板和轉角板的分類和標記、要求、試驗方法、檢驗規則等。

      本部分適用于船舶和海洋工程建筑物上具有耐火分隔要求的艙室和生活模塊中襯板、隔板和轉角板的設計、制造和驗收。

2 規范性引用文件

      下列文件中的條款通過GB/T 23913的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/T 191 包裝儲運圖示標志（GB/T 191-2008，ISO 780：1997，MOD）

      GB/T 708-2006 冷軋鋼板和鋼帶的尺寸、外形、重量及允許偏差（ISO 16162：2000，Continuouslycold-rolled steel sheet products-Dimensional and shape tolerances,NEQ)

      GB/T 2518-2008 連續熱鍍鋅鋼板及鋼帶

      GB/T 3280-2007 不銹鋼冷軋鋼板和鋼帶

      GB/T 19889.3-2005 聲學 建筑和建筑構件隔聲測量 第3部分：建筑構件空氣聲隔聲的實驗室測量（ISO 140-3：1995，IDT）

      CB/T 3830-1998 船用巖棉及其制品

      國際海事組織（IMO）國際耐火試驗程序應用規則（FTP）附件1（FTPC）第1部分/IMO．A799（19）經修正的船用結構材料不燃性試驗方法的建議案

      國際海事組織（IMO）國際耐火試驗程序應用規則（FTP）附件1（FTPC）第3部分/IMO．A754（18）關于“A”、“B”和“F”級分隔耐火試驗程序的建議案

      國際海事組織（IMO）國際耐火試驗程序應用規則（FTP）附件1（FTPC）第5部分/IMO．A653（16）關于艙壁、天花板飾面材料表面燃燒性的耐火試驗程序的修正建議

      UI SC126（針對 SOLAS II-2章中5.3、6.2和6.3，貨船的防火材料性能要求的解釋）

      UI SC127（針對SOLAS II-2章中6.2，對材料表面的油漆、清漆和其他飾面涂料的煙氣及毒性物質限制要求的解釋）的第二修訂版（Rev．2）

3 術語和定義

      下列術語和定義適用于GB/T 23913的本部分。

3.1

      襯板 lining panel

      在鋼壁處，因裝飾或隔音需要而設置的復合巖棉板。

3.2

      隔板 partition panel

      在無鋼圍壁處，用于房間之間或房間與走廊之間分隔的復合巖棉板。

3.3

      轉角板 corner panel

      用于襯板、隔板轉角處連接用的復合巖棉板。

4 分類和標記

4.1 分類

4.1.1 襯板、隔板按用途分為常規板、衛生板、防潮板、電纜板、加強板、隔聲板和高隔聲板。

4.1.2 轉角板按結構型式分為L形轉角板和T形轉角板。

4.1.3 襯板、隔板按典型組裝結構分為A型和C型兩種。A型結構分為雌口型式、雄頭型式和平端型式；C型結構分為單耳型式、雙耳型式和平端型式。

4.2 結構

4.2.1 基本結構

      襯板、隔板的基本結構見圖1。

圖1 襯板、隔板的基本結構

4.2.2 典型接口型式

      襯板、隔板的典型接口型式見表1。

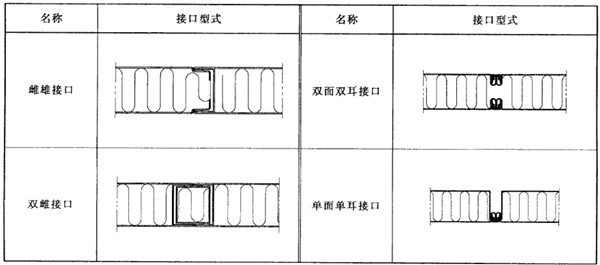

表1 典型接口型式

4.2.3 典型結構型式

      襯板、隔板和轉角板的典型結構型式和基本尺寸見表2和表3，表中代號說明見4.5。

表2 襯板、隔板典型結構型式和基本尺寸
