1 范圍

      本標準規定了隧道防火保護板的術語和定義、產品分類、要求、試驗方法、檢驗規則和包裝、標志、運輸和貯存。

      本標準適用于在公路、城市交通隧道的混凝土結構表面使用的隧道防火保護板，鐵路隧道可參照執行。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB/T 7019-1997 纖維水泥制品試驗方法

      GB/T 8626 建筑材料可燃性試驗方法

      GB/T 9265 建筑涂料 涂層耐堿性的測定

      GB/T 9978.1 建筑構件耐火試驗方法 第1部分：通用要求

      GB 14907 鋼結構防火涂料

      GB/T 20284 建筑材料或制品的單體燃燒試驗

      GB/T 20285 材料產煙毒性危險分級

      GB 50010 混凝土結構設計規范

      GA/T 714-2007 構件用防火保護材料快速升溫耐火試驗方法

      JC/T 646-2006 玻鎂風管

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      隧道防火保護板 fireproof board for tunnels

      固定安裝在公路和城市交通隧道的混凝土結構表面，能提高隧道結構耐火極限的防火保護板。

3.2

      單一隧道防火保護板 single-composition fireproof board for tunnels

      由單一勻質材料構成的隧道防火保護板。

3.3

      復合隧道防火保護板 multi-composition fireproof board for tunnels

      由兩種或兩種以上材料（含裝飾面板）復合而成的隧道防火保護板。

4 產品分類

4.1 分類

4.1.1 按結構分為：

      a）單一隧道防火保護板，用符號D表示；

      b）復合隧道防火保護板，用符號F表示。

4.1.2 按耐火試驗升溫曲線分為：

      a） BZ類：按GB/T 9978.1規定的標準升溫曲線進行升溫和測量的隧道防火保護板；

      b）HC類：按GA/T 714-2007規定的HC升溫曲線進行升溫和測量的隧道防火保護板；

      c） RABT類：按GA/T 714-2007規定的RABT升溫曲線進行升溫和測量的隧道防火保護板。

4.2 型號

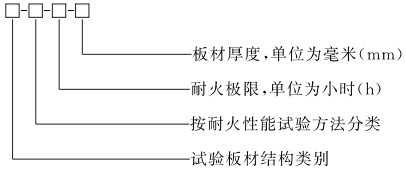

      隧道防火保護板的型號編制方法為：

      示例1：

      D-BZ-2.00-30，表示板材厚度為30mm，按標準曲線升溫，耐火極限為2.00h的單一隧道防火保護板。

      示例2：

      F-HC-2.00-30，表示總厚度為30mm，按HC曲線升溫，耐火極限為2.00h的復合隧道防火保護板。

      示例3：

      D-RABT-1.50-30，表示板材厚度為30mm，按RABT曲線升溫，耐火極限為升溫1.50h、降溫1.83h的單一隧道防火保護板。

5 要求

5.1 外觀質量

      隧道防火保護板（以下簡稱板材）應至少有一個表面是平整的，板材不應有裂紋、分層、缺棱、缺角、鼓泡、孔洞、凹陷等缺陷。復合隧道防火保護板的裝飾面板如果為金屬材料，對金屬面板應進行防腐處理。

5.2 尺寸和尺寸偏差

5.2.1 尺寸

      板材的長不宜超過3000mm、寬不宜超過1250mm、厚度不宜超過70mm。

5.2.2 尺寸偏差

      板材的長度和寬度尺寸偏差為士3mm。板材的厚度尺寸允許偏差應符合表1的規定。板材長度小于2000mm時，其對角線之差應小于5mm；板材長度大于2000mm時，其對角線之差應小于7mm。

表1 厚度允許偏差         單位為毫米

5.3 面密度

      板材的面密度不應超過25kg/m²。

5.4 邊緣平直度

      板材的邊緣平直度應小于0.3％，板材與參考直線的最大距離應小于5mm。

5.5 干態抗彎強度

      板材的干態抗彎強度應不低于6MPa。

5.6 吸水飽和狀態抗彎強度

      吸水飽和狀態抗彎強度應不低于干態抗彎強度的70％。

5.7 吸濕變形率

      板材的吸濕變形率應不大于0.20％。

5.8 抗返鹵性

      按6.7的要求試驗后，板材應無水珠、無返潮。

5.9 產煙毒性

      板材的產煙毒性應不低于GB/T20285中ZA，級。

5.10 耐水性

      按6.9的要求試驗30d后，板材應無開裂、起層、脫落，允許輕微發脹和變色。

5.11 耐酸性

      按6.10的要求試驗15d后，板材應無開裂、起層、脫落，允許輕微發脹和變色。

5.12 耐堿性

      按6.11的要求試驗15d后，板材應無開裂、起層、脫落，允許輕微發脹和變色。

5.13 耐濕熱性

      按6.12的要求試驗30d后，板材應無開裂、起層、脫落，允許輕微發脹和變色。

5.14 耐凍融循環性

      按6.13的要求試驗15次后，板材應無開裂、起層、脫落，允許輕微發脹和變色。
